Date privind rezistenta si toleranta
Kanya utilizeaza aliaje din aluminiu de calitate inalta si acorda o atentie deosebita preciziei.
|
Date tehnice privind materialele: |
|
|
|
Aliaj |
6030 |
|
|
Calitate |
T66 |
Tratat termic (F25) |
|
Descriere DIN |
DIN EN 755 |
|
|
Tolerante |
EN 12020-2 |
|
|
|
|
|
|
Densitate/greutate |
?: 2,7g/mm³ |
Toleranta greutate: ± 10% |
|
Rezistenta: |
Rm: min 245N/mm² |
|
|
Limita de alungire: |
Rp 0,2: min 200N/mm² |
|
|
Alungire pana la rupere |
A5: min 10% A10: min 8% |
|
|
Modul de elasticitate |
E: 70KN/mm² |
|
|
Duritate Brinell |
HB ~75 |
|
|
Suprafata |
Mat si anodizat Grosimea stratului 12µ |
La cerere, poate avea culoare anodizata sau poate fi acoperit cu pulbere, in conformitate cu standardele RAL din tabel |
|
Dilatare termica |
0,0232 mm/m/1° ?t |
|
Tolerante ale profilului
1. Tolerante de rezistenta
Pentru profilurile cu fante, tolerantele de rezistenta h1 nu pot depasi valorile oferite in tabel. Pentru fiecare segment de L2=300mm, distanta de rezistenta h2 nu poate depasi 0,3 mm.
|
Lungime lt in m |
Pana la 1 m |
Pana la 2 m |
Pana la 3 m |
Pana la 4 m |
Pana la 5 m |
Pana la 6 m |
|
Toleranta h1 in mm |
0,7 |
1,3 |
1,8 |
2,2 |
2,6 |
3,0 |
Placa de suprafata

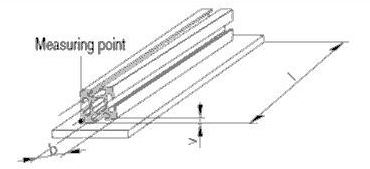

2. Tolerante de torsiune v
Toleranta de torsiune v pentru profilurile cu fante in raport cu lungimea apare in tabel.
|
Latime b in mm |
Toleranta de planeitate v in mm pentru lungimi in mm |
|||||
|
-1000 |
>1000-2000 |
-2000-3000 |
>3000-4000 |
>4000-5000 |
>5000-6000 |
|
|
- 25 |
1.0 |
1.5 |
1.5 |
2.0 |
2.0 |
2.0 |
|
>25 - 50 |
1.0 |
1.2 |
1.5 |
1.8 |
2.0 |
2.0 |
|
>50 - 75 |
1.0 |
1.2 |
1.2 |
1.5 |
2.0 |
2.0 |
|
>75 - 100 |
1.0 |
1.2 |
1.5 |
2.0 |
2.2 |
2.5 |
|
>100 - 125 |
1.0 |
1.5 |
1.8 |
2.2 |
2.5 |
3.0 |
|
>125 - 150 |
1.2 |
1.5 |
1.8 |
2.2 |
2.5 |
3.0 |
|
>150 - 200 |
1.5 |
1.8 |
2.2 |
2.6 |
3.0 |
3.5 |
|
>200 - 300 |
1.8 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
Punct de masurare
3. Toleranta de inclinare w
Toleranta de inclinare w se raporteaza la unghiul laturii mai scurte, acolo unde laturile au o lungime inegala.
|
Latime b in mm |
Toleranta de inclinare w in mm |
|
- 30 |
0.3 |
|
>30 - 50 |
0.4 |
|
>50 - 80 |
0.5 |
|
>80 – 100 |
0.6 |
|
>100 - 120 |
0.7 |
|
Latime b in mm |
Toleranta de inclinare w in mm |
|
>120 – 140 |
0.8 |
|
>140 – 160 |
0.9 |
|
>160 – 180 |
1.0 |
|
>180 – 200 |
1.2 |
|
>200 - 240 |
1.5 |
4. Tolerante externe
|
Latime b in mm |
Deviatia in mm |
|
>15 – 30 |
±0.25 |
|
>30 – 45 |
±0.30 |
|
>45 – 60 |
±0.40 |
|
>60 – 90 |
±0.45 |
|
>90 - 120 |
±0.60 |
|
Latime b in mm |
Deviatia in mm |
|
>120 – 150 |
±0.80 |
|
>150 – 180 |
±1.00 |
|
>180 – 240 |
±1.20 |
|
>240 - 300 |
±1.50 |
